드디어 완성했습니다. 작동이 안 되고 삐걱거려 포기하려 했지만 답을 찾았습니다. 재료가 포맥스인게 화근이 되었네요. 이처럼 포맥스가 견디지 못하고 부러지는 경우가 다반사입니다. 그래서 가장 중요하고 기초가될 총구도 나무로 만들었습니다. 슬라이드 걸쇠도 나무로 만들었습니다. 그리고 예정에 없었지만 꼭 필요한 부분 같아서 추가한 부품도있습니다. 그 외 막대기, 트리거 부품 등등 나무로 교체했습니다. 이것으로 M1911 은 완성되었습니다! 영상과 같이 장전을 해놓지 않으면 슬라이드가 고정이 됩니다.

고무줄을 걸 수 있는 가늠좌를 만들었습니다. 분해가 가능하도록 그립과 프레임 부분을 나사로 조립했습니다. 메커니즘 구성하는데 필요해서 소형 고무줄을 구매했습니다. 반대편 슬라이드 커버를 만든 후의 대략적인 모습 트리거가 리턴이 잘 안돼서 고무줄을 좀 더 길게 걸려고 합니다. 드릴로 뚫은 자국을 처리한 후 고무줄을 걸어줍니다. 그 후 포맥스로 만들었던 총구를 나무로 다시 만들어 교체해주었습니다.

슬라이드 잠금장치를 만듭니다. 이만큼 만들었네요. 이제 블로우백 매커니즘의 메인 부분을 만들 차례입니다. 고무줄을 걸 고리를 만듭니다. 슬라이드와의 연결부는 만들었습니다. 발사 트리거도 또한 만들어줍니다. 이제 트리거를 작동하기 위한 고리를 만듭니다. 네 꼭 필요한 부분입니다. 이제 반대편 하단 그립을 만들 차례입니다.

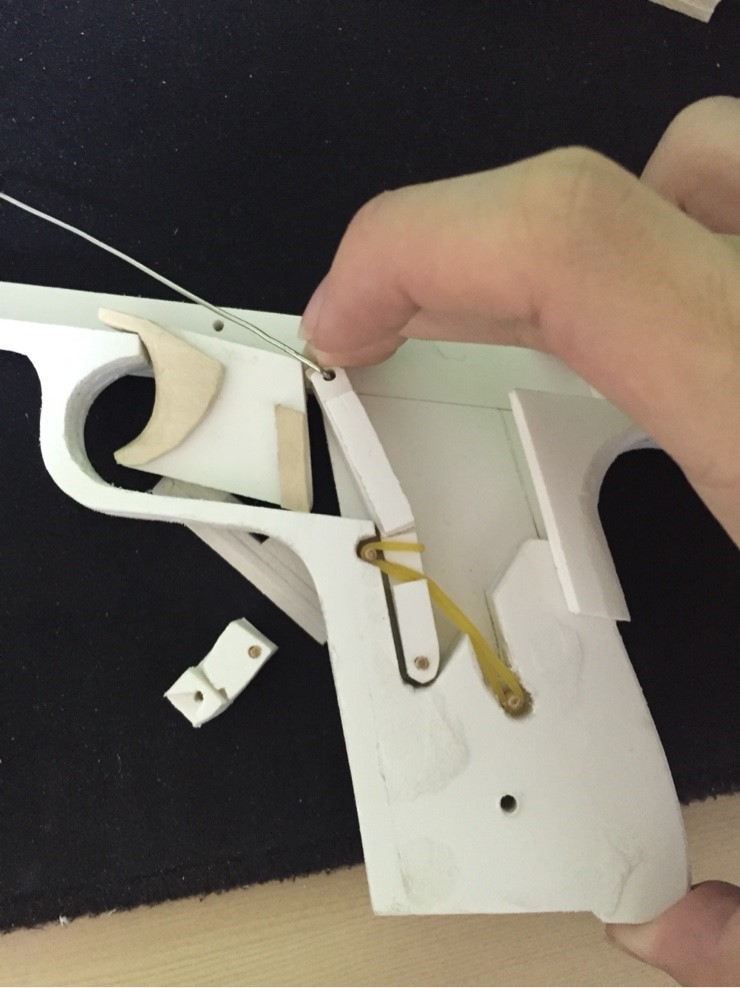

트리거 까지 만들었었는데 이제 메커니즘을 구성할 차례입니다. 슬라이드를 움직일 막대입니다. 8t 두께로 만든뒤 위치를 잡고 핀을 꼽습니다. 이 막대가 리턴작용을 가능하도록 고무줄을 조립합니다. 이제 사각기어 제어기를 만들 차례입니다. 슬라이드에 구멍을 뚫어줍니다. 제어기와 슬라이드를 고정한 후 고무줄을 끼워줍니다.

여기서부터 시작하죠? 이제 슬라이드를 만들 차례입니다. 2t 포맥스 1장 3t 나무판 2장 총 8mm 두께의 슬라이드입니다. 대충 맞춰 봤을 때의 모습 탄피 배출구를 만듭니다. 오직 디자인을 위해 이제 총구를 만들 차례입니다. 고리를 붙일 홈을 만듭니다. 이렇게 만든 뒤 바로 다듬어 줍니다. 슬라이드와 총구 사이에 종이를 배치한 뒤 몸체에 총구를 붙입니다. 여기서 슬라이드와 총구 사이에 종이를 놓는 이유는 슬라이드가 마찰 없이 원활히 되기 위함입니다. 총구를 붙힌모습 대략적인 모습 이제 트리거를 만들 차례입니다. 2t 트리거 2장 겉에 저런 모양의 3t 나무판은 양쪽에 붙일 겁니다.

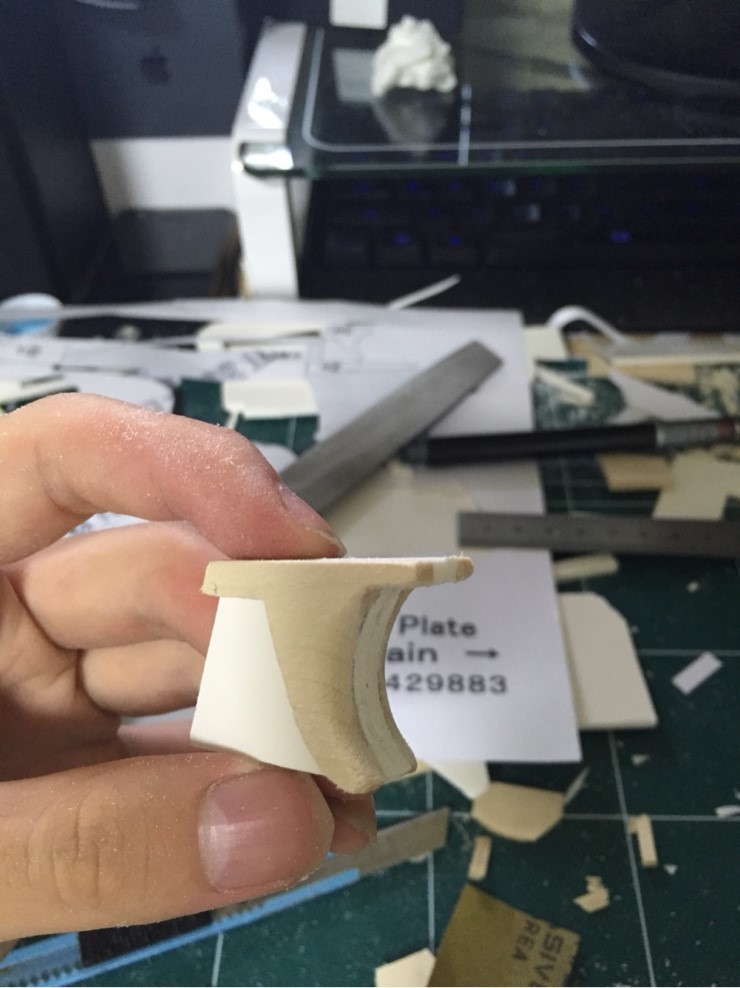

유튜브 Tenkou Kaku 님의 도면을 구매하여 제작합니다. 2t 포맥스로 프레임 1장을 만듭니다. 2t 포맥스 2장 3t 포맥스 2장을 겹쳐 10mm 두께의 프레임 을 만듭니다. 새로산 줄로 갈아본건데.. 티가 안나네요. 대충 마감된 프레임 또 다른 프레임 부품을 5mm 두께로 만들어 붙입니다. 보다시피 필요한 부분은 바로바로 사포질과 줄질을 했습니다. 3t 두께의 나무판으로 그립을 만들예정입니다. 그립한장을 만듭니다 2t 포맥스 한장과 3t 나무판을 겹쳐 8mm 의 그립면을 만듭니다. 그립을 프레임에 붙입니다.

작동이 되었다 안되었다 예측이 안됬던 게 설계도와의 오차 때문인 것 같습니다. 그래서 동일 부품을 여러개 만들어 재조립하여 영상을 찍어봤습니다. 단발이 되는것을 테스트한 후 외형을 마무리합니다. 아래는 단발과 연발을 모두 사용하는 영상입니다.

아직 메커니즘은 하나도 안 이뤄졌네요. 천천히 아주 천천히 진행 중입니다. 연사 기능은 아직 안 넣었고 사각 기어가 작동하는지 테스트 영상입니다.

정밀도를 위해 천천히 만들게요. 프레임 둘을 붙입니다. 나무로 만든 그립을 붙입니다. 똑같은 총열을 여러 개 만듭니다. 레일도 그려줍니다. 이런 모양이겠죠?? 스틱 사포를 만들어 줍니다. 스틱사포를 만들면 순식간에 만들어집니다.

유튜브에 TENKOU KAKU 님의 Bochardt 총기 도면을 구매하게 되어서 총을 제작해보았습니다. 겉덮개를 먼저 자릅니다. 미리 구멍을 뚫어줍니다. 메인 프레임 입니다. 똑같이 5장을 만들어줍니다. 접착 후 1차 마감 .. 끝!
